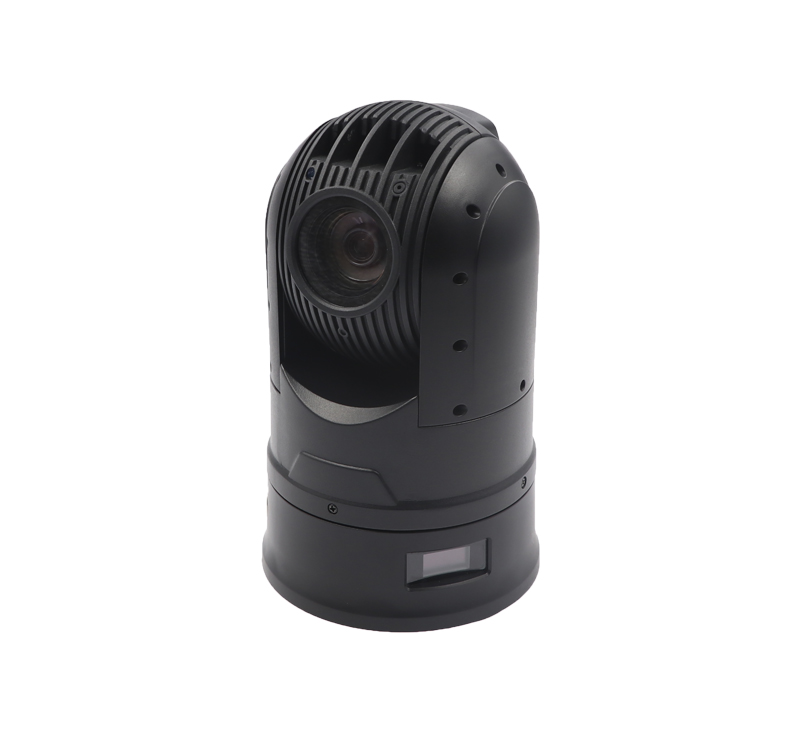

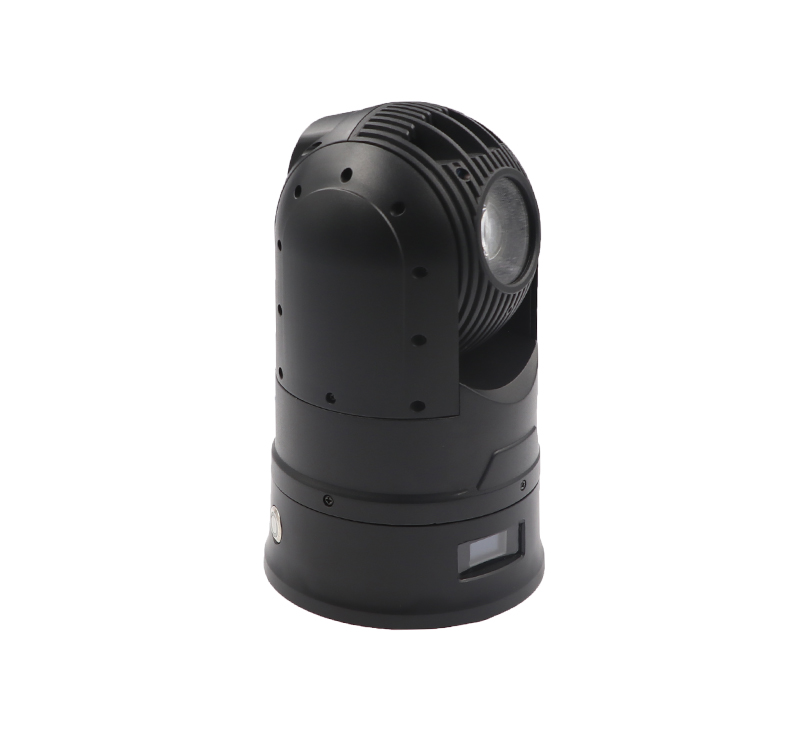

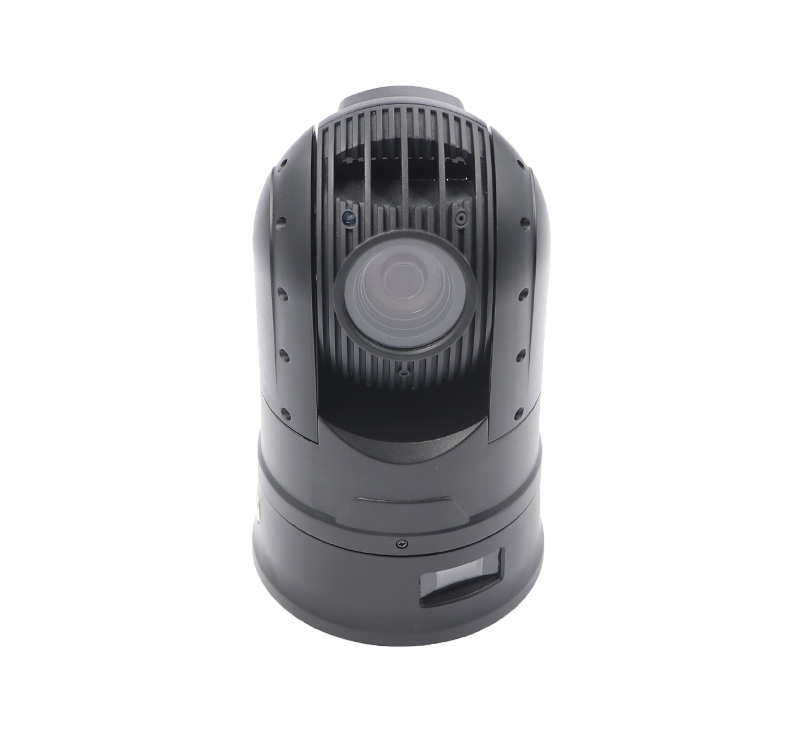

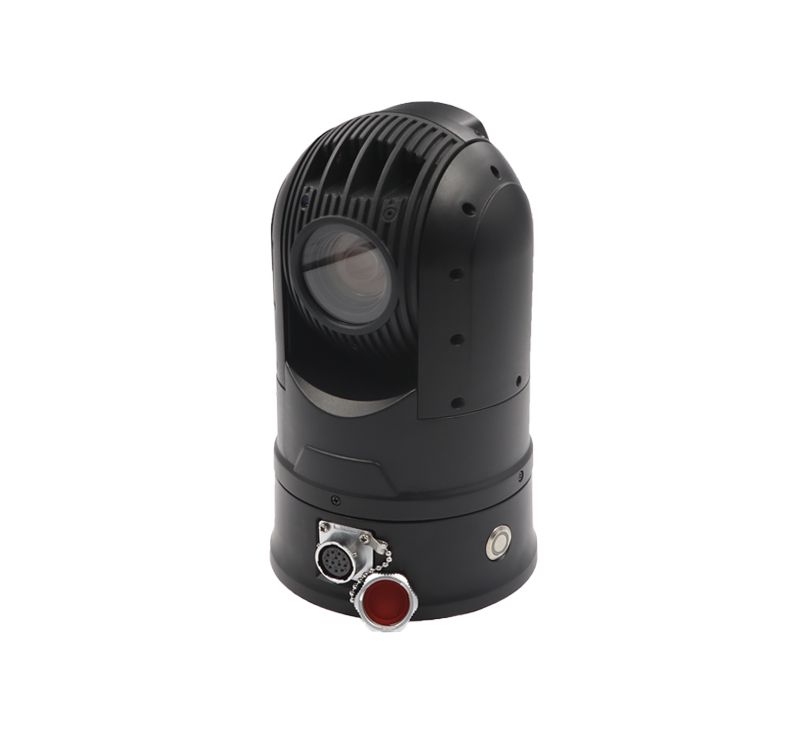

bf-yt360系列 4g 高清夜视布控球是针对应急布控、移动监控部署等视频监控而开发的一款产品，由高清晰摄像机、阵列红外照明灯组、高精度云台、可拆卸电池盒和减震吸盘等模块组成，通过 4g 无线网络实现远程视频监控、双向语音对讲、定位、应急、云台控制等功能，是一款功能全面、携带方便的无线视频应急指挥产品。
该设备配备高清一体化机芯，输出视频清晰自然，达到1080p高清图像，30倍光学变焦镜头，满足不同应用需求；支持h.264/h.265视频压缩编码；支持全网通4g传输；独立红外照明灯组保证摄像机在全黑的环境下清晰拍摄；独立led显示屏指示工作状态；机身关键部位采用铝合金材质设计，耐候性极强，轻松应对任何恶劣的使用环境；采用全新的传动系统，云台定位精度明显高于传统云台，同时具备较大的保持力矩，不会因为摄像机的震动而使云台发生偏移；真空磁力复合吸盘使摄像机能够牢固吸附在光滑的金属表面；配备便携箱，便于携带；配备多功能支架，壁装、吊装、三脚架等安装固定极其方便；可使用平板、手机等通过wifi热点直连观看视频、操作云台等；此款摄像机所具备的这些特点使之成为各种应急移动视频监控的理想之选。
产品概述
bf-yt360系列 4g 高清夜视布控球是针对应急布控、移动监控部署等视频监控而开发的一款产品，由高清晰摄像机、阵列红外照明灯组、高精度云台、可拆卸电池盒和减震吸盘等模块组成，通过 4g 无线网络实现远程视频监控、双向语音对讲、定位、应急、云台控制等功能，是一款功能全面、携带方便的无线视频应急指挥产品。
该设备配备高清一体化机芯，输出视频清晰自然，达到1080p高清图像，30倍光学变焦镜头，满足不同应用需求；支持h.264/h.265视频压缩编码；支持全网通4g传输；独立红外照明灯组保证摄像机在全黑的环境下清晰拍摄；独立led显示屏指示工作状态；机身关键部位采用铝合金材质设计，耐候性极强，轻松应对任何恶劣的使用环境；采用全新的传动系统，云台定位精度明显高于传统云台，同时具备较大的保持力矩，不会因为摄像机的震动而使云台发生偏移；真空磁力复合吸盘使摄像机能够牢固吸附在光滑的金属表面；配备便携箱，便于携带；配备多功能支架，壁装、吊装、三脚架等安装固定极其方便；可使用平板、手机等通过wifi热点直连观看视频、操作云台等；此款摄像机所具备的这些特点使之成为各种应急移动视频监控的理想之选。
功能特点
➢ 主机采用一体化结构设计，部署灵活，内置天线，即拿即用
➢ 编解码支持 h.264 及 h.265 编码模
➢ 4g 全网通无线网络视频传输，向下兼容3g 网络
➢ 红外夜视支持红外照射距离 80 米以上，可以实现日夜监控自动切换
➢ 本地支持 tf 卡存储，单张卡支持≥32g
➢ 采用流式媒体存储技术，意外掉电录像文件不丢失
➢ 一键防触碰式开关机，支持开关机亮度显示
➢ 具备本地 oled 显示屏，可预览电量显示，信号强度显示等。
➢ 内置 wifi 模块，支持 wifi 热点直连智能手机、平板预览视频
➢ 设备支持内置锂电池，全负荷工作 6 小时以上。
➢ 底盘采用磁力复合吸盘设计，安全牢固
➢ 水平转动 360 度，垂直转动 180 度，全方位监控无死角
➢ 防护等级 ip66
➢ gps/北斗双模定位功能
➢ 支持智能手机监控和平板电脑监控查看

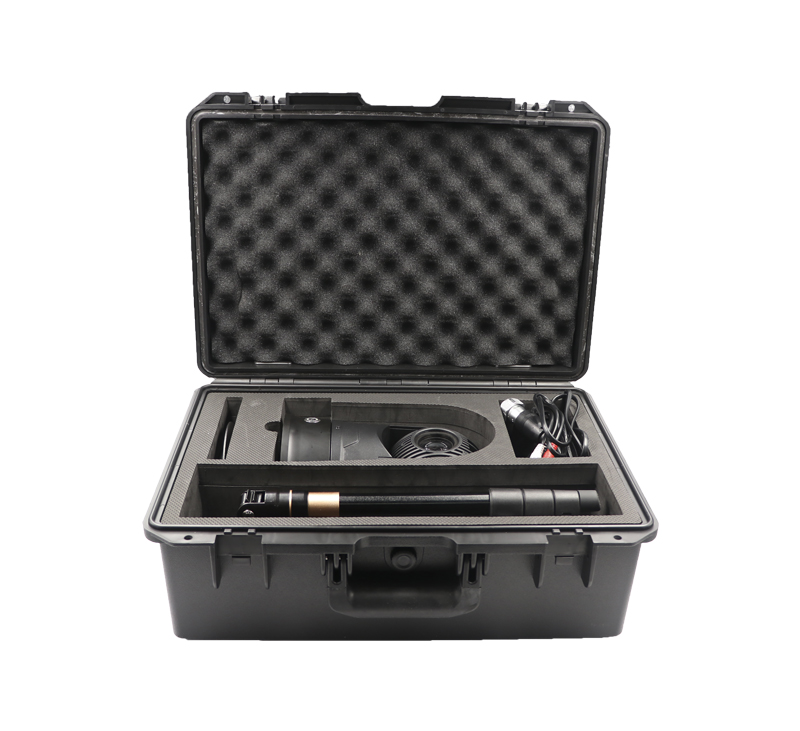

➢ 配套专业便携安全防护箱，携带便捷
技术参数
|
系统 |
主处理器 |
海思嵌入式系统 |
|
操作系统 |
嵌入式linux操作系统 |
|
|
协议 |
onvif协议，国标gb28181 |
|
|
图像 |
传感器 |
1/2.8"高性能低照度cmos传感器 ( imx327 ) |
|
分辨率 |
1080p(1920*1080 25/30帧/秒） |
|
|
光学倍率 |
30倍 |
|
|
焦距 |
f = 4.7~108mm |
|
|
可视角度 |
wide:65.2°×56.9°tele:3.3°×2.9° |
|
|
日夜模式 |
icr滤光片切换 |
|
|
光圈 |
f1.6~f3.8 |
|
|
视频 |
浏览方式 |
web方式、pc客户端、手机app |
|
视频压缩 |
h.264/h.265 |
|
|
最大图像尺寸 |
1920*1080 |
|
|
帧率 |
1080p 25帧 |
|
|
码流 |
32kbps-16mbps，支持双码流，（主码流(1080p;960p:720p)、子码流(d1;vga;cif)） |
|
|
云台 |
水平范围 |
360°连续旋转 200°/s |
|
垂直范围 |
-20°-90°旋转 80°/s |
|
|
运动速度 |
水平方向控制速度100°/秒，垂直方向控制速度60°/秒 |
|
|
巡航轨迹 |
支持4条 |
|
|
预置点 |
255个 |
|
|
线扫、看守位 |
支持 |
|
|
音频 |
音频压缩 |
adpcm、g711 |
|
音频输入 |
内置高灵敏拾音器，可选手咪 |
|
|
采样率 |
16k、32k、64k、128k |
|
|
对讲 |
支持 |
|
|
红外 |
照射距离 |
60-80 米（850nm） |
|
红外灯数 |
4颗 |
|
|
网络 |
网络接口 |
10/100m rj45接口 |
|
3g/4g |
全网通，支持电信、移动、联通三大运营商 |
|
|
无线模块 |
天线内置，ieee 802.11a/b/g/n/ac 2.4g&5g |
|
|
蓝牙 |
内置天线；可接蓝牙设备 |
|
|
wifi |
支持802.1b/g/n；可连接ap热点使用手机、平板进行操作 |
|
|
无线距离 |
20米内 |
|
|
网络协议 |
tcp/ip,http,dhcp,dns,rtp/rtcp,rtsp,pppoe |
|
|
存储 |
tf卡 |
tf卡，最大可支持128g |
|
显示 |
led屏 |
支持oled屏显示4g、wifi、gps连接状态、存储状态、信号强度，显示平台的连接状态 |
|
osd |
图像osd可调取显示，设备名称、时间、gps、4g网络、电量字符叠加 |
|
|
复位 |
复位 |
支持单独复位开关恢复出厂设置 |
|
定位 |
定位方式 |
内置置北斗/gps模块 |
|
辅助定位 |
支持基站定位 |
|
|
其他 |
电源 |
内置120wh锂电池(9节18650电芯) 支持dc12.6v电压输入，配备充电器12.6v 5a |
|
连续工作时间 |
开机可持续工作8小时 |
|
|
充电时间 |
关机4小时，开机8小时（典型12v 5a） |
|
|
功耗 |
正常10w / 20w满载 |
|
|
工作温度和湿度 |
-30℃-60℃；0-90% |
|
|
防护等级 |
ip67 |
|
|
安装方式 |

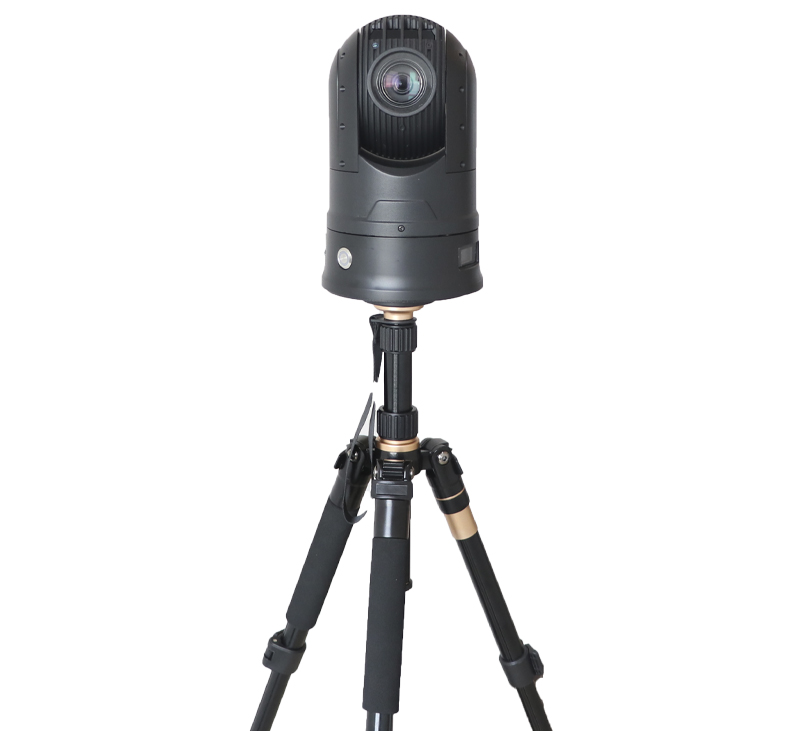

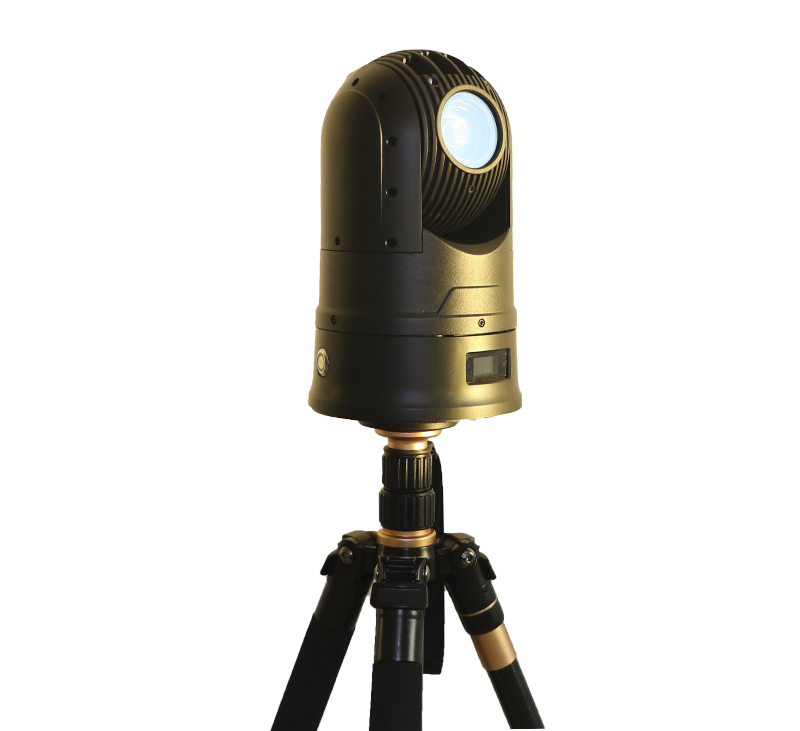

磁力吸盘，三脚架安装，支持支架壁装、吊装、杆装 |
|
|
支架 |
铝合金，总重量1.5kg，脚架4节，最大承重8kg |
|
|
标配 |
专业防护箱 |
|
|
手咪 |
dc4.2v 7.4wh，尺寸63*25.6*90mm（选配） |
|
|
尺寸 |
φ139*229mm |
|
|
重量 |
主机2.3kg，带安全箱包装6kg |
系统组网
1）本系统分为前端采集系统、传输网络、视频客户端三个部分组成。
2）本系统是基于4g无线传输的视频监控系统，将4g高清夜视布控球摄像机安装到应急车或在突发现场用三角支架进行架设，将突发现场的图像进行压缩、编码传输到后端指挥中心的监控平台上面，方便后方领导的观看与指挥调度工作。
3）夜视布控球摄像机是集视频采集摄像头、视频编码器、控制云台为一体的视频采集设备，极大的方便了携带、和应急之需，此设备采用无线网络传输视频信号，无需铺设网线，极大地降低建设成本，同时可以轻松实现随时随地的远程视频实时监控和控制设备，视频资料也可以随时进行录像，录像资料的检索与查阅也非常快速、方便。内带锂电池，摆脱了供电问题，可供便携应急指挥终端和摄像机超过8~10小时的供电（客户可根据具体需求定制）。
ø 前端视频采集系统
前端视频采集系统由夜视布控球摄像机及相应配套组成，布控球摄像机负责将摄像机采集的各监控点视频图像经过压缩编码后通过无线网络上传到监控中心，实现视频的远程观看。内置的gps模块还可以实时将车辆所在的位置准确可靠的上传到应急指挥中心，使指挥中心时刻了解事故所在的位置以便快速调度。
ø 网络传输系统
通过3g/4g网络把前端采集的视频数据实时传输到后端应急指挥中心的监控平台上进行远程指挥操作
ø 视频客户端
通过应急指挥中心的pc上面的监控平台或者一部安装了视频客户端的手机来远程观看现场的情况、指挥和调度前端单兵执行任务，保证整套应急指挥任务顺利完成。

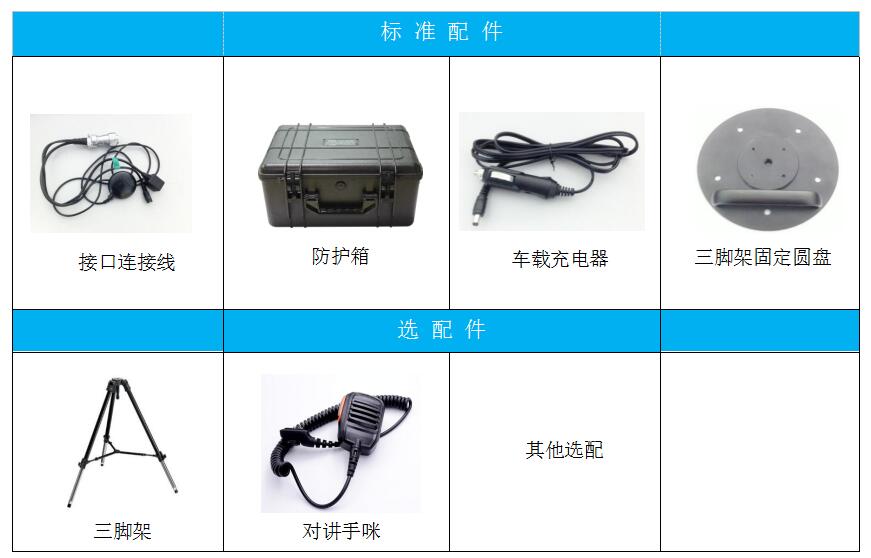

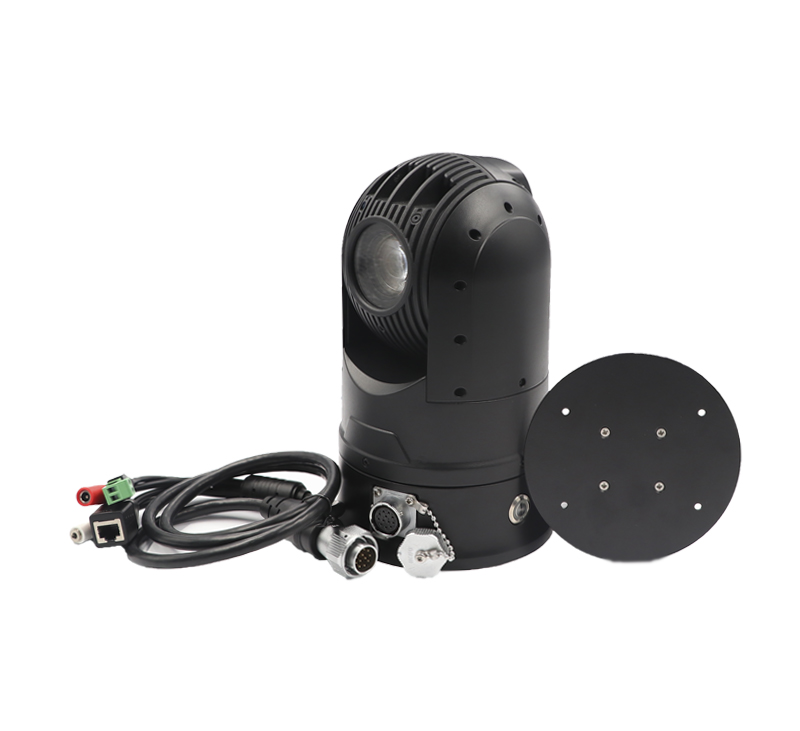

标准选配件
应用领域
u 野外作战：当单兵野外作战，可以实时将战场上面的画面实时传回指挥中心，后方可以随时了解敌我双方情况，及时安排战略部署
u 应急指挥：比如自然灾害、社会公共安全事件的应急指挥等，可以将突发事件现场视频实时传回到应急指挥中心，应急指挥中心可以和前端进行双向对讲，指挥前端做成一些应急处理
u 交警：监控记录超速，违章事件，执法过程监督
u 城管执法车：执法过程监督取证
u 治安巡逻车：重要场所的治安维护，临时移动侦查，现场执法取证等，指挥中心通过远程视频全面掌握现场整体情况，方便决策指挥
u 部队演习：当部队演习时，可以通过布控球终端将演习战场的情况传到观看演习的现场，使领导对整个演习的过程有一个全面的了解，进一步提升部队的整体作战能力。
